Dudas AKO 14323B

Esquilo

Well-Known Member
Registrado
7 Feb 2007
Mensajes
88
Puntos de reacción
0
Puntos
0

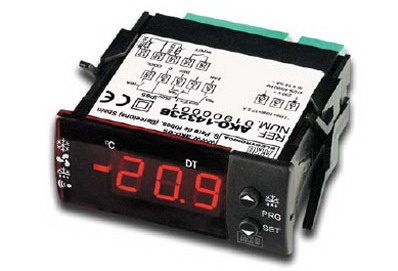

Alguien sabria explicarme como instalar este termostato?? tengo solo la sonda


Adjuntos

  • ako-14323b(1).jpg
    40,4 KB · Visitas: 252

jonipaer

Well-Known Member
Registrado
10 Mar 2009
Mensajes
3.478
Puntos de reacción
20
Puntos
38
Ubicación
Ibiza
A mi me fue genial este tutorial, mira si sirve para el tuyo

http://www.cremm.es/pagina%20term%20AKO.html


Esquilo

Well-Known Member
Registrado
7 Feb 2007
Mensajes
88
Puntos de reacción
0
Puntos
0
ese lo he estado mirando y me parece que para el mio no vale, lo de como poner la temperatura si pero la conexion no, gracias de todas maneras


arkaizt

Well-Known Member
Registrado
17 May 2009
Mensajes
1.626
Puntos de reacción
3
Puntos
0
Ubicación
madrid
Tu estas seguro de que no vale la conexion?? Aunque esten colocados de otra forma o tenga un conector mas o menos no pasa nada, sube una foto de la pegatina que lleva el termostato donde pone las conexiones y te digo.

Un saludo!

Me alegro que te valiera jonipaer! ;)


arkaizt

Well-Known Member
Registrado
17 May 2009
Mensajes
1.626
Puntos de reacción
3
Puntos
0
Ubicación
madrid
Oye, pero porque te le has cogido con tantas funciones?? las vas a usar todas??

Un saludo!


samuel

Well-Known Member
Registrado
19 Nov 2004
Mensajes
1.649
Puntos de reacción
3
Puntos
38
Ubicación
Madrid
Yo creo que es igual que el mio...

http://www.faunaexotica.net/foro/terrarios/duda_electronica_termostato-t1316.0.html

Saludos


arkaizt

Well-Known Member
Registrado
17 May 2009
Mensajes
1.626
Puntos de reacción
3
Puntos
0
Ubicación
madrid
No samu, creo que el tuyo es como el del link, de 5 ó 6 entradas, el suyo tiene bastantes mas!

Un saludo!


Esquilo

Well-Known Member
Registrado
7 Feb 2007
Mensajes
88
Puntos de reacción
0
Puntos
0
este es el termostato


Adjuntos

  • Foto0527.jpg
    378,6 KB · Visitas: 355

Esquilo

Well-Known Member
Registrado
7 Feb 2007
Mensajes
88
Puntos de reacción
0
Puntos
0
me piye este porque lo encontre muuy barato, me ha salido por 15 euros


Esquilo

Well-Known Member
Registrado
7 Feb 2007
Mensajes
88
Puntos de reacción
0
Puntos
0
por cierto este tiene funcion pa instalarle unos ventiladores tambien no?


arkaizt

Well-Known Member
Registrado
17 May 2009
Mensajes
1.626
Puntos de reacción
3
Puntos
0
Ubicación
madrid
Sip, viene con ventilación tambien, supongo que será muy parecido por no decir igual la isntalacion que el 14124.

Deja los conectores de ventilacion y solo usa los de abajo, y que yo sepa son igual que los del link.

Pero no es seguro eee

Y lo de ventilacion.. sin las instrucciones no te puedo decir.

Un saludo!


arkaizt

Well-Known Member
Registrado
17 May 2009
Mensajes
1.626
Puntos de reacción
3
Puntos
0
Ubicación
madrid
Solo te puedo decir que fan es ventilador asique ahi va seguro un cable del ventilador pero el resto... :S

Por cierto, es de 17,5Amperios

P=V·I P=220·17,5 = 3850 watt No te pases de wattios entre calor y ventilacion o lo fundiras!!

Un saludo!


Esquilo

Well-Known Member
Registrado
7 Feb 2007
Mensajes
88
Puntos de reacción
0
Puntos
0
dificil veo colarme con los watios, es para un rack pequeñito, entonces uso solo los de abajo, pero cual corresponde a cual?? es que me hago un lio y veras que me lo cargo


Esquilo

Well-Known Member
Registrado
7 Feb 2007
Mensajes
88
Puntos de reacción
0
Puntos
0
tartaruga tienes un mp. alguien podria asegurarme como conectarlo? la verdad es que no me atrevo si no es seguro vaya ser que me lo cargue, en ultima opcion me voy a tener que acercar a una tienda de electronica para que me lo expliquen....


jose luis

Well-Known Member
Registrado
6 Feb 2005
Mensajes
541
Puntos de reacción
0
Puntos
16
Ubicación
Utrera (Sevilla)
Bueno voy a intentar explicartelo,de todas formas el link que te dejo el compañero tambien sirve lo unico que cambian son los nº de las bornas.
borna 1-conecta un cable de corriente
borna 3-conecta el otro cable de corriente
borna 13-hacer un puentecillo con cable hasta la borna 3
borna 14-conectar un hilo de la lampara o manta calefactora,etc
con el otro cable de la lampara o manta conectalo en la borna 1
entre las bornas 16 y 17 conecta la sonda.


Esquilo

Well-Known Member
Registrado
7 Feb 2007
Mensajes
88
Puntos de reacción
0
Puntos
0
oleeee muchisimas gracias, mañana sin falta me pongo al lio, a ver como sale el invento :D


Esquilo

Well-Known Member
Registrado
7 Feb 2007
Mensajes
88
Puntos de reacción
0
Puntos
0
otra duda que me ha surgido, aunque ya estoy contento jeje, si quiero conectar varios elementos calentadores, puedo unir los cables para conectarlos a la borna? de nuevo gracias


arkaizt

Well-Known Member
Registrado
17 May 2009
Mensajes
1.626
Puntos de reacción
3
Puntos
0
Ubicación
madrid
Mientras no te pases de wattios y los empalmes esten BIEN HECHOS (CLEMAS ö SOLDADURA ESTAÑO Y TERMORETRACTIL) no tendras problema, pero saltarán todos a la vez claro!

Un saludo
