liado con termostato para hacer incubadora

[melo88]

Buenas me he comprado este termostato:

http://www.ebay.es/itm/220V-Controlador-Temperatura-Digital-Termostato-Acuario-/321065066767?pt=LH_DefaultDomain_186&hash=item4ac0f8210f

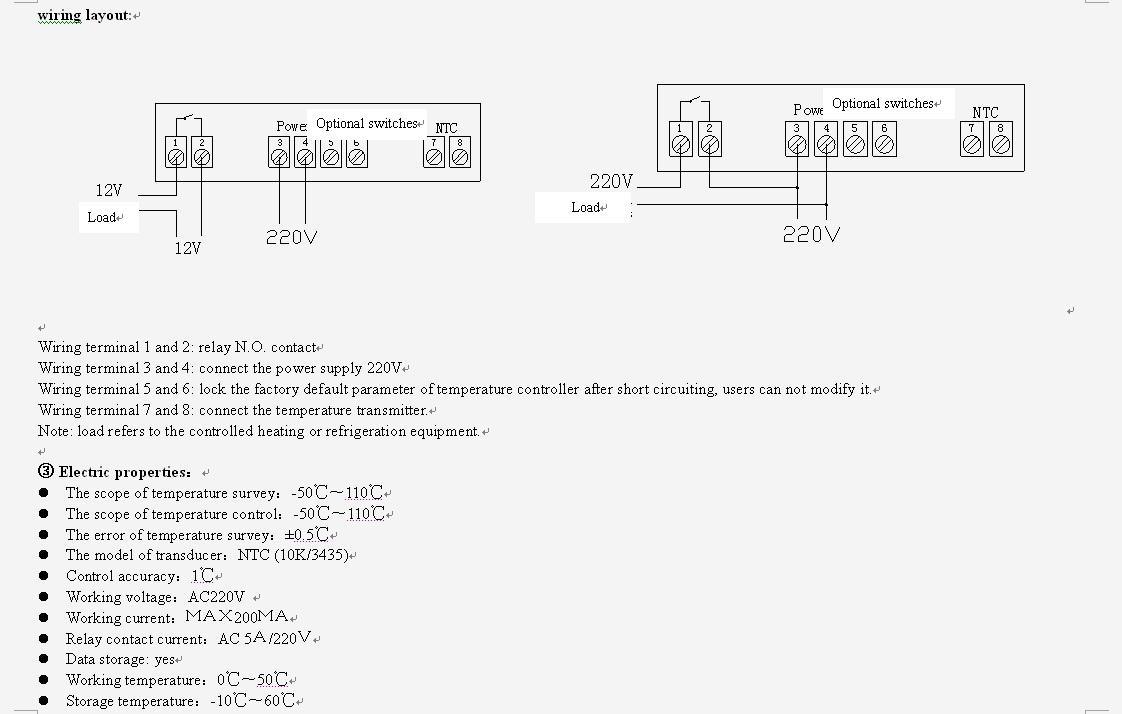

el tema es que ahi veo un esquema de conexion y antes de meterlo dentro de la incubadora estaba cnectando una simple bombilla para ver si funcionaba pero no me funciona segun el esquema y nose si es que el termostato no va bien o si hay que configurar el termostato de alguna forma...

yo he seguido el esquema que dentro del link aparece...es correcto?

lo normal es que cuando encienda se encienda la bombilla y cuando llegue a la temperatura esa bombilla se apague no?

un saludo a ver si me ayudais!



[Locoslot]

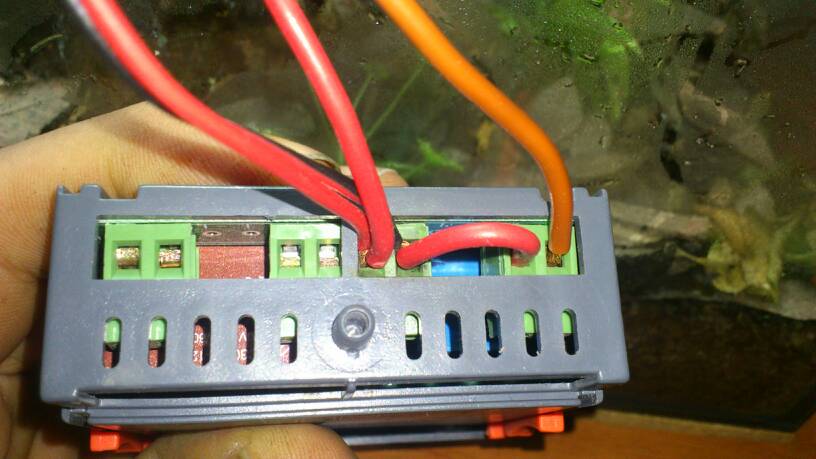

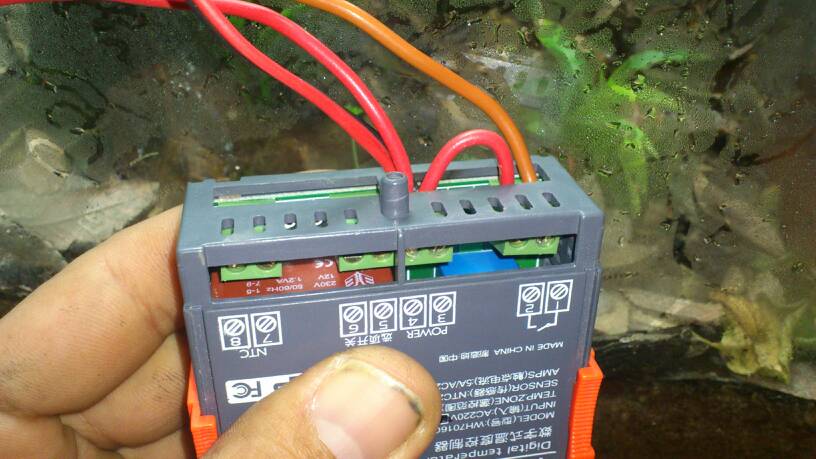

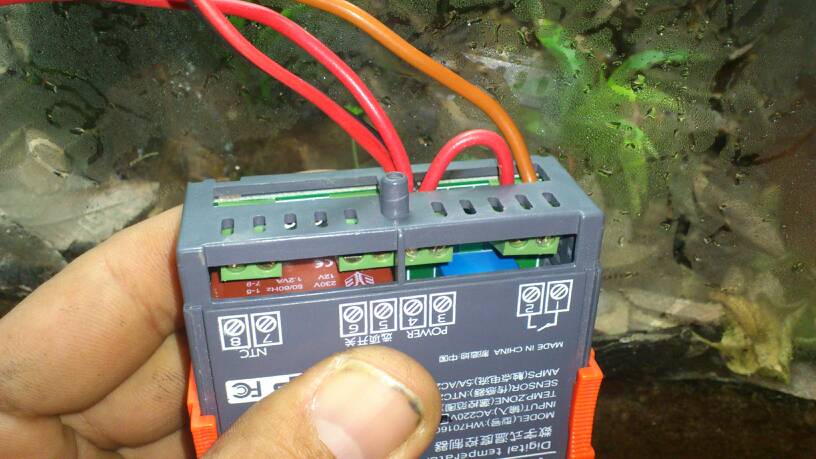

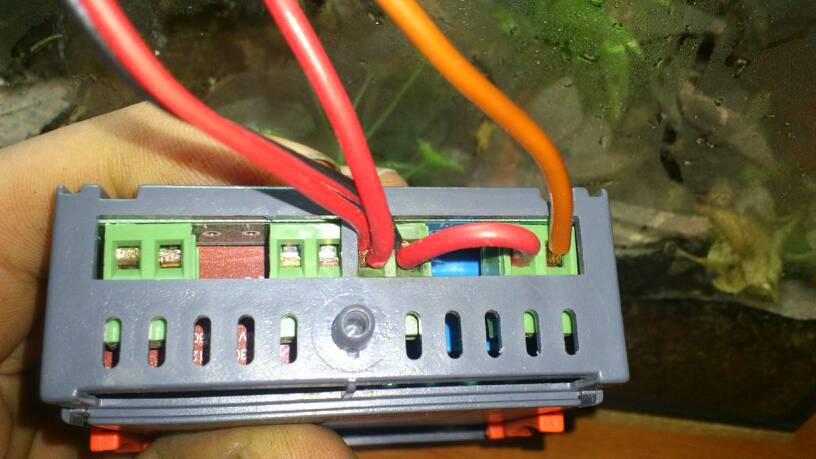

Te dejo una foto del montaje, no se si lo apreciarás bien pero tienes que hacer un puente entre las clavijas 2y3.Estos termostatos se pueden graduar en muchas cosas, se puede hacer que corte corriente al llegar a la temperatura o que de corriente cundo la temperatura baje(yo lo utilizo con unos venyiladores) también se puede definir los márgenes de temperatura y más cosas.


Enviado desde mi LT18i usando Tapatalk 2



[melo88]

yo el uso que quiero darle entonces es que si baja de una temperatura se conecte el cable de calor...

yo lo tengo conectado asi y no parece que funcione nose si sera cosa de configurar el aparato...

http://img855.imageshack.us/img855/3519/p3040038b.jpg
http://img818.imageshack.us/img818/8033/p3040039.jpg



[gmz010]

Por las fotos que has puesto lo tienes bien conectado.

El cable calentador se encenderá hasta llegar a la temperatura que tu configures, también supongo que tendrá otro valor, que es el margen que quieres por encima y por debajo.
Un saludo.



[melo88]

ahora he puesto una bombilla para probar su funcionamiento y no consigo que se encienda, entonces supongo que sera cosa de configuracion del termostato... no veo en ningun momento la luz work que se prenda...algo de la configuracion no debe estar correcto y no enciende nunca...



[gmz010]

¿que valor te marca en pantalla? ¿Es un valor normal de lo que la sonda está midiendo?
Prueba a poner un valor muy alto, para asegurarte que se tiene que arrancar.



[melo88]

en pantalla me marca la temperatura de casa, ahora con la calefaccion pues sobre 23 grados aprox...y si apreto con los dedos un poco la sonda la temperatura en pantalla sube o sea que capta temperatura pero no se enciende la bombilla que tengo aora mismo conectada (he comprobado que funciona dicha bombilla)

un valor alto de temperatura?



[gmz010]

Sí, me refiero que si tienes 23º, configura a el termostato a 30º.



[melo88]

Pues lo pongo a 40 grados po ejemplo y no se enciende...doy a set pongo temperatura y set de nuevo...tengo que tocar algo mas?



[gmz010]

Según las instrucciones, tienes que pulsar set 3 segundos, entrar en el menú HC, ahí deberías de tener los 40º, y después pulsar reset.



[melo88]

Pues cuando apreto en el menu hc se mete a un submenu que me ace elegir al parecer entre H o C
A ver si algun compañero que lo use sabe exactamente que pasa...



[gmz010]

Pues cuando apreto en el menu hc se mete a un submenu que me ace elegir al parecer entre H o C
A ver si algun compañero que lo use sabe exactamente que pasa...

Pues elige H de Heating



[Locoslot]

Hay es donde se elige si quieres que de corriente para calentar o para enfriar,, el resto de menús si quieres te buscaré los apuntes que tengo pero mejor que no lo toques, hay se configuran los márgenes de temperatura y alarmas. Fijate bien en mi foto, ahora tengo prisa y no lo puedo mirar bien pero me parece que lo tienes mal. También puedes poner una temperatura por debajo de la habitación y veras si esta invertido.

Enviado desde mi LT18i usando Tapatalk 2



[djrober]

Yo veo que no esta igual conectado que el del compañero locoslot. Donde el hace solo puente, tu haces puente con la clema y sacas un cable por el otro lado, por lo tanto igual no está. Revisalo haber. Un saludo.



[gmz010]

La conexión está bien, igual que Locoslot, con la diferencia de que el a hecho el puente en las fichas de conexión, por lo que el cable que veis de mas, no importa.
Tiene que ser cosa de la configuración seguro.
Recuerda que es, pulsar el Set, configurar y luego el Reset para guardar el valor.
Una vez lo hagas, entra de nuevo en el mismo menú H, para comprobar que está el valor que quieres.
Un saludo.



[melo88]

buenas, al final tocando cosas...he conseguido que funcione, es decir el problema viene siendo de programacion eso ya esta seguro...y lo de HC no es...por ahi hay algun parametro que ponia un valor alto y al ponerlo a 00 si yo pongo 28 grados y presiono la sonda con los dedos enciende la bombilla en este caso al llegar a 28 lo que nose si es normal o tambien se puede modificar...es cuando la temperatura baja igual vuelve a encender pero cuando el termometro marca 27...en vez de 28 es decir tiene como 1 grado de margen...



[Josele1985]

Eso es la histeresis y se podra regular digo yo. Un saludo
