Ayuda con termostato
- Iniciador del tema Lampropeltis
- Fecha de inicio
gmz010
Well-Known Member

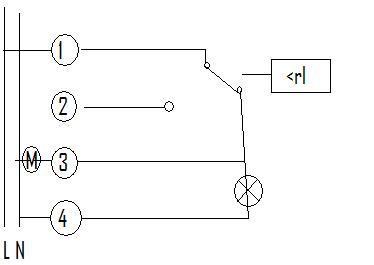

Hola, ese esquema supongo que es el que trae el termostato, no se si entiendes la simbología o no y ese es el problema, de todos modos te digo intento explicarlo:
L y N son fase y neutro, los dos cables de tu enchufe de casa, da igual como los pongas, uno lo metes en el 1 y otro en el 4.
Tiene un rele que cuando haga la temporización cambiara a la posición en la que lo tienes dibujado permitiendo el paso de la corriente, así se cerraría el circuito y se encendería la bombilla que es el circulo con la cruz.
El conector 2 es por si quieres tener otra cosa temporizada a la vez, que cuando se enciende uno se quita el otro, en ese no tienes que conectar nada.
Espero haberte ayudado.
Un saludo.
