Control de temperatura (calefacción/ventilación)

[Bjornxel]

"un poquito piloto el tema"!!! Me encanta la gente modesta. Ya sabes a quién vamos a acudir cuando haya problemas electrónicos! Vaya nivelazo. Me da mucha envidia.

El necio es el que cree que lo sabe todo, el sabio es el que sabe que no
Yo ayudo encantado en lo que haga falta, por supuesto

Pues ya pilotas más que yo que aún dudo como conectar las cosas .
Esa es la idea, los pasos que has puesto, pero sin prisas porque preveo saltos del automático de luz, quemaduras y aventuras varias

Según vayas probando ponlo y lo vamos viendo, lo mismo me acabo animando a retomar, si XD



[Litri_]

El necio es el que cree que lo sabe todo, el sabio es el que sabe que no
Yo ayudo encantado en lo que haga falta, por supuesto


Según vayas probando ponlo y lo vamos viendo, lo mismo me acabo animando a retomar, si XD

No lo dudes y enganchate jaja. Lo siguiente es concretas días y horas para abrir teams jajaja.
A ver, el tema conexiones será poner cables aquí y allá. Costará pero saldrá. Lo que preveo que será más complejo será el tema de sacar las lecturas y que en base a ello actúe de un modo u otro. Pero bueno, cada infarto a su tiempo.
Cuando me vayan llegando las cosas iré avisando por aquí. Pero estaría guay sacar el proyecto y luego poner aquí algún post para que alguien más pueda rebentar los automáticos de su casa



[Litri_]

Ya he recibido la placa de los relés y he he Ho las conexiones. @Bjornxel a ver si las ves bien que las he hecho tirando de Google.

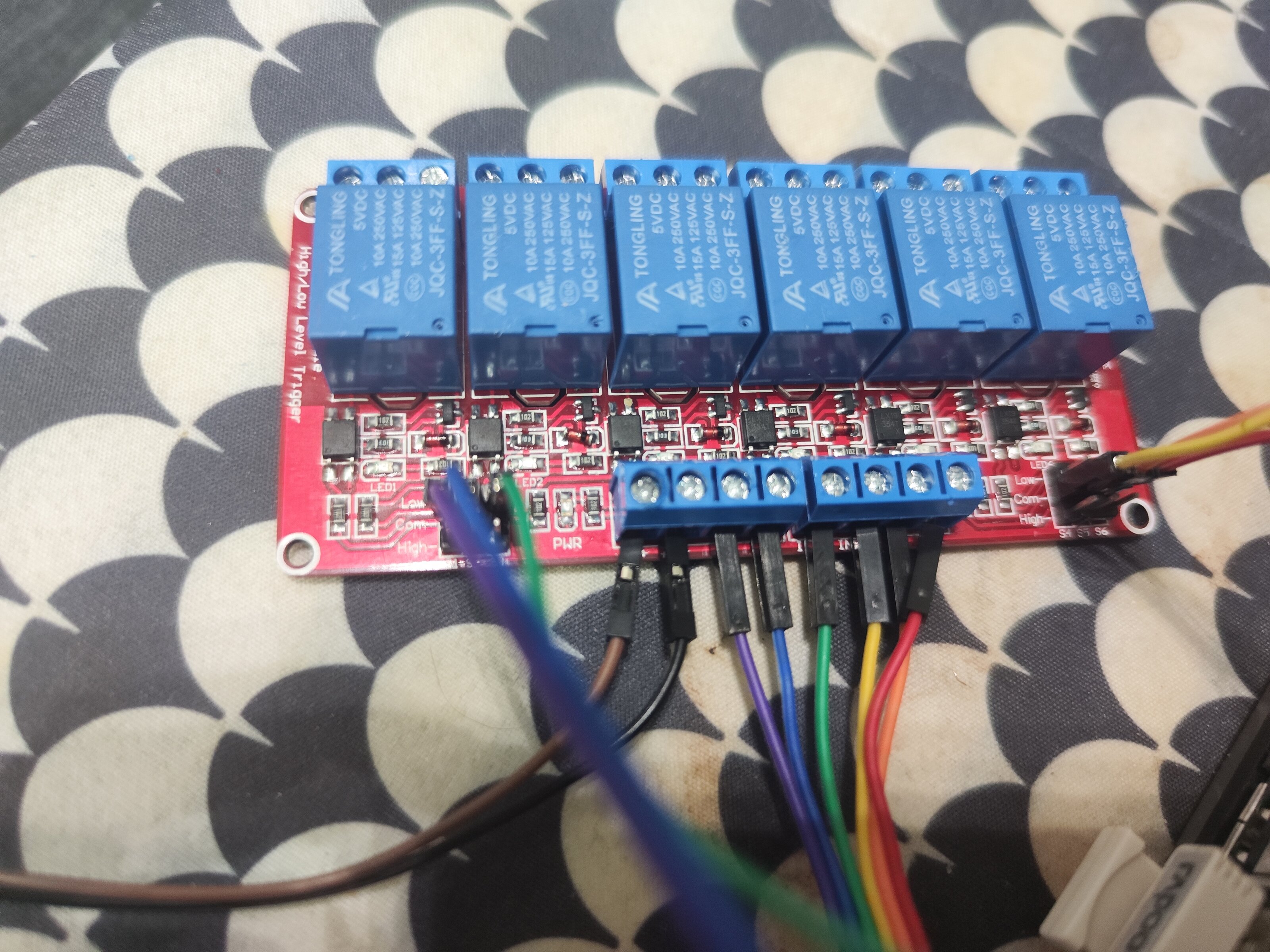

Ests es la placa

1.71€ 35% OFF|Relais modul 1 2 4 6 8 Kanal 5V 12V 24V Relais modul platine mit Optokoppler unterstützt High und Low Level Trigger für Arduino| | - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

a.aliexpress.com

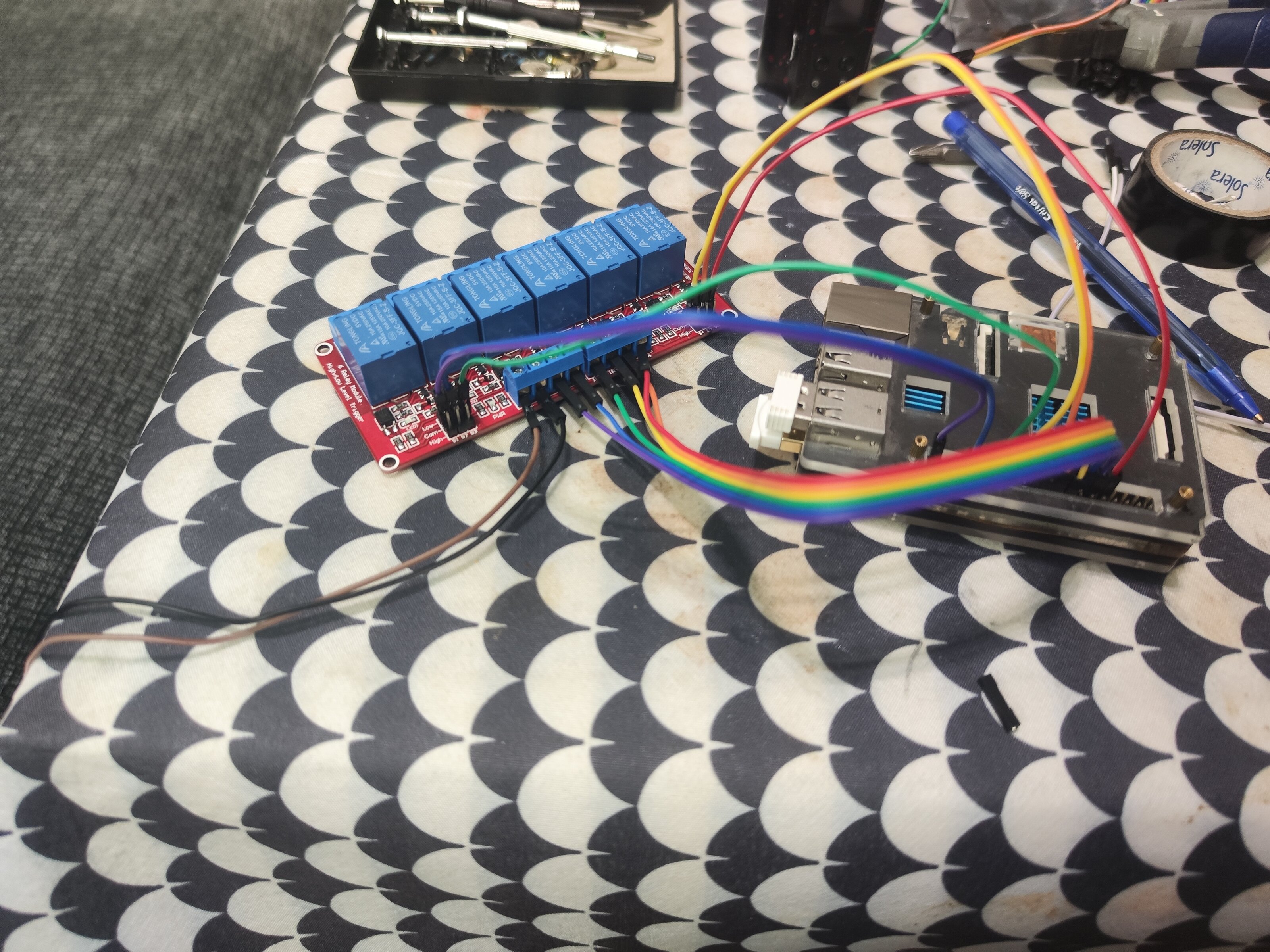

Las raspberry en una 2b. Los números corresponden al pin.

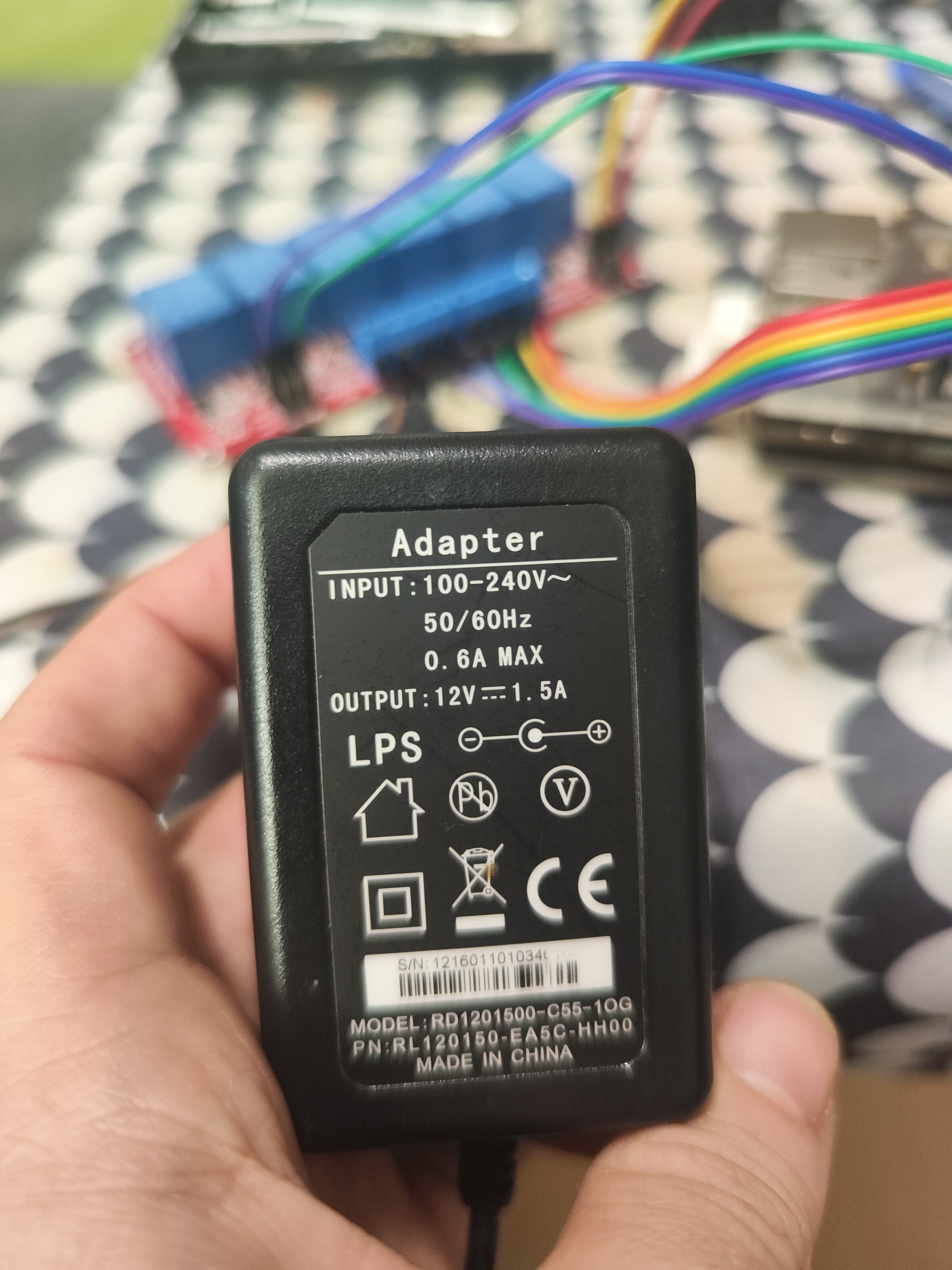

Alimentación externa a la raspberry con transformador 12v 1'5 a

Conexiones.
INI 1 ------ GPIO11
INI 2 ------ GPIO13
INI 3 ------ GPIO15
INI 4 ------ GPIO16
INI 5 ------ GPIO18
INI 6 ------ GPIO22

S1 COM-------GROUND 39
S2 COM-------GROUND 34
S3 COM-------GROUND 30
S4 COM-------GROUND 25
S5 COM-------GROUND 20
S6 COM-------GROUND 9

Si veis las conexiones bien lo siguiente será empezar a hacer pruebas para ver si lo consigo hacer funcionar



[Bjornxel]

Ya he recibido la placa de los relés y he he Ho las conexiones. @Bjornxel a ver si las ves bien que las he hecho tirando de Google.

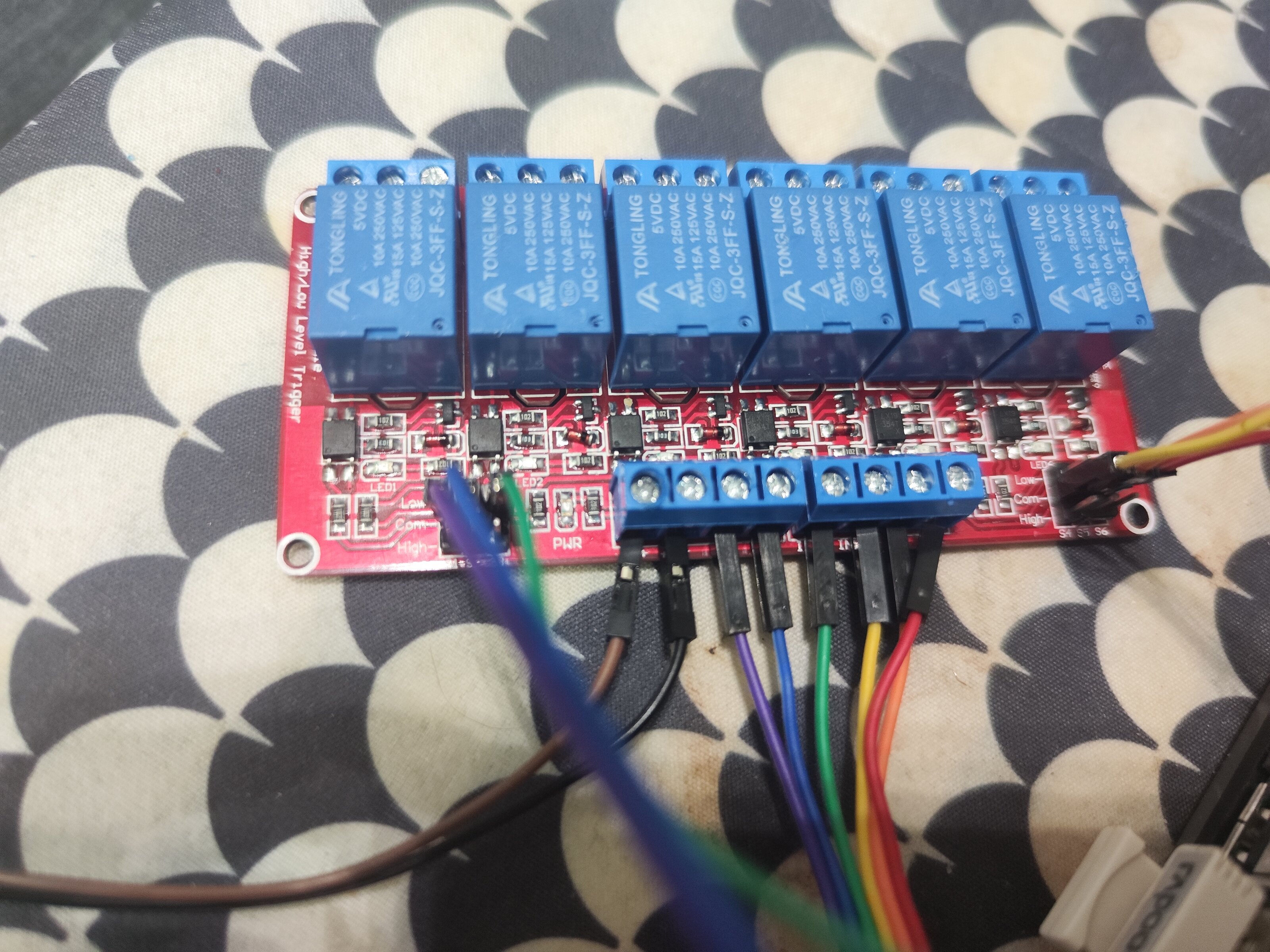

Ests es la placa

1.71€ 35% OFF|Relais modul 1 2 4 6 8 Kanal 5V 12V 24V Relais modul platine mit Optokoppler unterstützt High und Low Level Trigger für Arduino| | - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

a.aliexpress.com

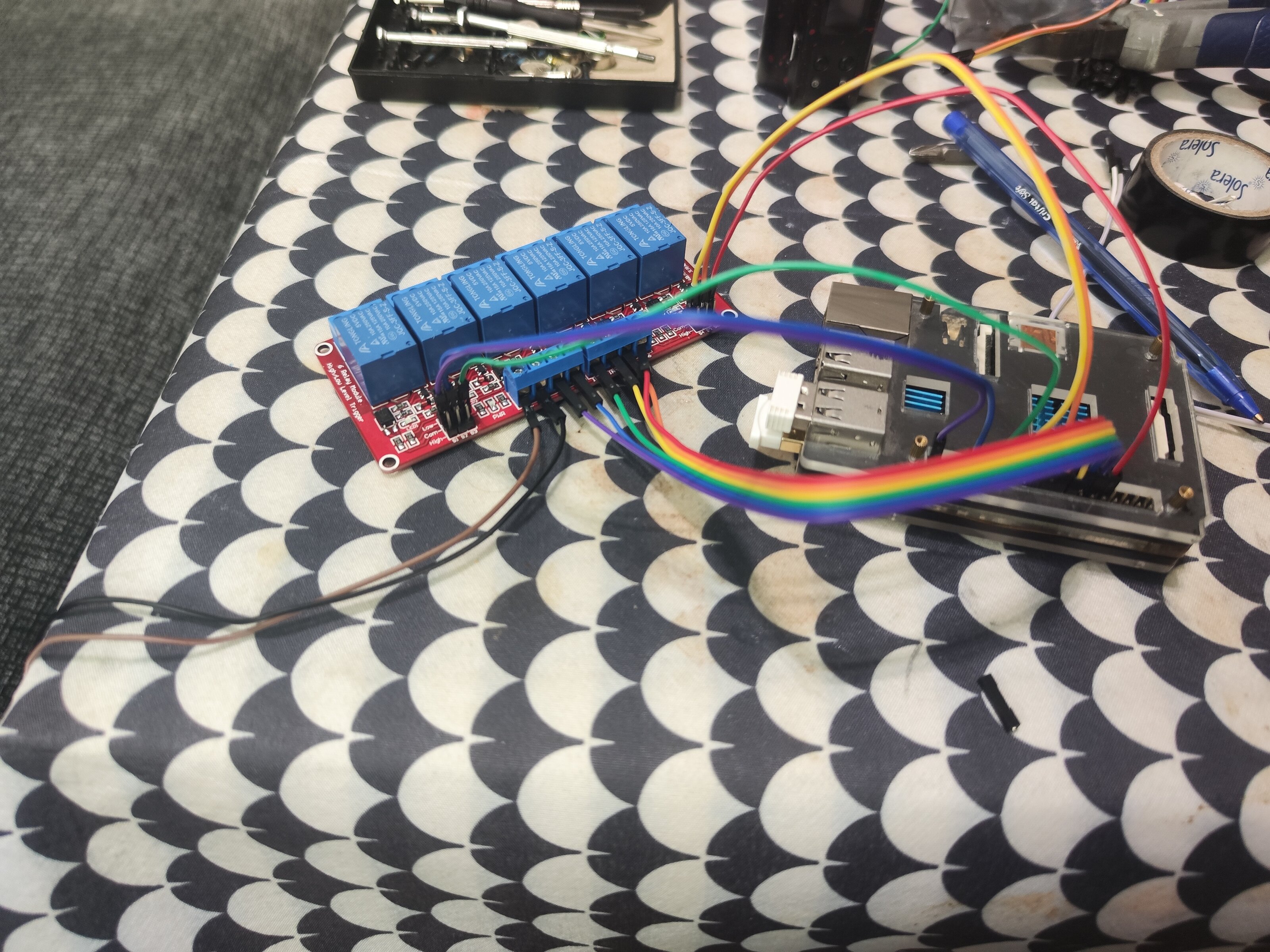

Las raspberry en una 2b. Los números corresponden al pin.

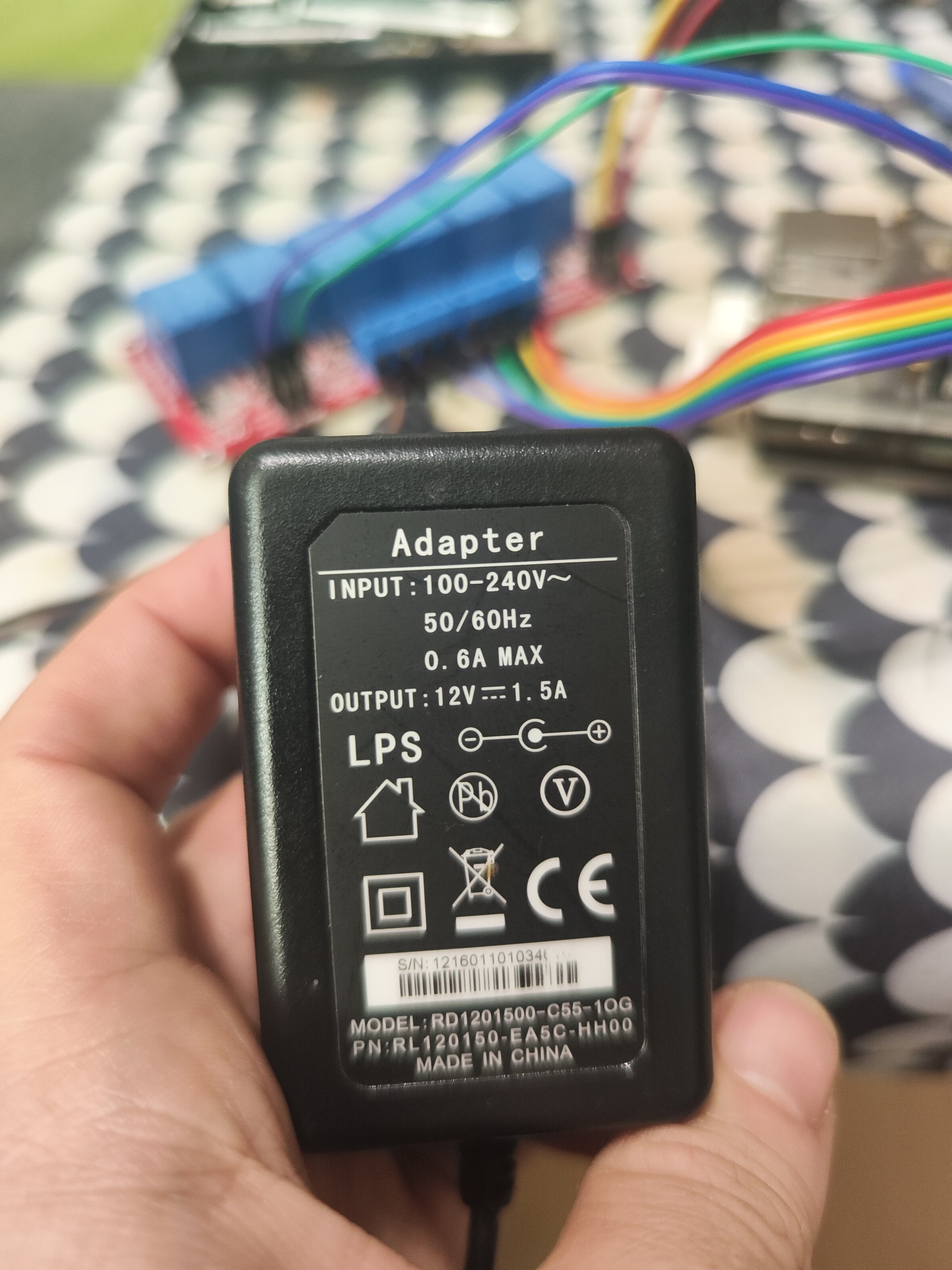

Alimentación externa a la raspberry con transformador 12v 1'5 a

Conexiones.
INI 1 ------ GPIO11
INI 2 ------ GPIO13
INI 3 ------ GPIO15
INI 4 ------ GPIO16
INI 5 ------ GPIO18
INI 6 ------ GPIO22

S1 COM-------GROUND 39
S2 COM-------GROUND 34
S3 COM-------GROUND 30
S4 COM-------GROUND 25
S5 COM-------GROUND 20
S6 COM-------GROUND 9

Si veis las conexiones bien lo siguiente será empezar a hacer pruebas para ver si lo consigo hacer funcionar

Los S1, S2 y S3 creo que van con un Jumper, es simplemente para activar con paso alto o paso bajo, no entiendo por qué los cableas a la plaza. Los INI los veo bien. La alimentación de 12V de los relés me suena que los puedes sacar también de la Raspi.



[Litri_]

Los S1, S2 y S3 creo que van con un Jumper, es simplemente para activar con paso alto o paso bajo, no entiendo por qué los cableas a la plaza. Los INI los veo bien. La alimentación de 12V de los relés me suena que los puedes sacar también de la Raspi.

La alimentación si se puede sacar de raspi, pero por lo que he visto es más seguro para la raspi alimentarlos por fuera. Los S si venían con jumper pero como no entiendo la diferencia ni como conectarlos y he visto gente que los conecta así por eso los había puesto de ese modo. Si no se ponen con jumper no recibirían señal de corte y activación?



[Litri_]

La alimentación si se puede sacar de raspi, pero por lo que he visto es más seguro para la raspi alimentarlos por fuera. Los S si venían con jumper pero como no entiendo la diferencia ni como conectarlos y he visto gente que los conecta así por eso los había puesto de ese modo. Si no se ponen con jumper no recibirían señal de corte y activación?

Vale, acabo de ver que solo con dejar colocada la ficha platica, jumper, ya hace su función. Pensaba que se debía conectar esa pieza a la raspi ya es donde están las masas. Entonces con quitar los cables de los S y colocar de nuevo los jumper, ya ellos harían la función de la masa?



[Bjornxel]

Imagino que habrá gente que lo conecte a la raspi para cambiar nivel alto y nivel bajo según necesite. Si no me equivoco esto es solo para activar el relé cuando pasa de 0 a 1 (nivel alto) o cuando pasa de 1 a 0 (nivel bajo). Dejando el Jumper en lo que quieras que haga vale. La señal de activación del relé es la que recibe en los pin INI.



[Litri_]

Imagino que habrá gente que lo conecte a la raspi para cambiar nivel alto y nivel bajo según necesite. Si no me equivoco esto es solo para activar el relé cuando pasa de 0 a 1 (nivel alto) o cuando pasa de 1 a 0 (nivel bajo). Dejando el Jumper en lo que quieras que haga vale. La señal de activación del relé es la que recibe en los pin INI.

OK. Creo que te entiendo. He vuelto aponer los jumper y puentear com-high. Si no me equivoco significa que su estado normal así serían encendidos. Si puenteo con el jumper low-com, su estado normal sería apagado. Y si no puenteo nada solo se activaría o pararía mediante la orden del INI. Es así? Perdona el tostón eh y gracias por la ayuda.



[Bjornxel]

No estoy 100% seguro, pero si es como creo no es como dices. Si puenteas com-high el relé de activa cuando recibe un 1 en INI, si lo haces con com-low el relé se activa cuando cambia de 1 a 0 en INI, si no pones el Jumper no funciona el relé.



[Litri_]

Ok, entonces los dejo pues como esta y lo único sería cuando me ponga a probar ver si activa con 1 o con 0 y listo. Este finde ya no creo que le meta mano, pero cuando siga con pruebas iré poniendo mas



[Bjornxel]

Eso es, deja el jumper y prueba a meter la señal en INI a ver si cierra el relé y ya seguimos investigando



[Litri_]

Comento mini avances y macro dudas jajaja.
Un pasito adelante y tres atrás.

Finalmente estoy usando los pines 3,5,7,11,12,13
Los jumper estan en Low
El código de pruebas es este.

import RPi.GPIO as GPIO
import time
from datetime import datetime, timedelta

# Definir pines GPIO para cada relé
pines_reles = [3,5,7,11,12,13]

# Función para configurar pines GPIO
def configurar_pines():
GPIO.setmode(GPIO.BOARD)
for pin in pines_reles:
GPIO.setup(pin, GPIO.OUT)
GPIutput(pin, GPIO.LOW)

# Función para obtener la hora actual formateada
def obtener_hora_actual():
return datetime.now().strftime('%H:%M:%S')

# Función para encender un relé específico
def encender_rele(numero_rele):
GPIutput(pines_reles[numero_rele - 1], GPIO.HIGH)
print(f"Relé {numero_rele} Encendido - {obtener_hora_actual()}")
time.sleep(3)
GPIutput(pines_reles[numero_rele - 1], GPIO.LOW)
print(f"Relé {numero_rele} Apagado - {obtener_hora_actual()}")
time.sleep(3)

# Función principal
def main():
configurar_pines()

# Esperar hasta la hora especificada para el encendido
tiempo_espera_encendido = datetime.now().replace(hour=15, minute=5, second=0, microsecond=0) - datetime.now()
time.sleep(max(tiempo_espera_encendido.total_seconds(), 0))

print("Comienza el Encendido")
for i in range(1, 7):
encender_rele(i)

GPIO.cleanup()

if __name__ == "__main__":
main()


Lo que hace es encender un rele, esperar tres segundos y encender otro relé. Asi de uno en uno hasta hacer el bucle con los 6 relé.
El problema viene al encender varios seguidos sin apagar el anterior.
Enciende el rele 1 y cuando va a encender el relé 2 se encienden todos, al encender el 3 no hace nada, al encender 4 no hace nada, al encender 5 apaga todos menos 6, al encerder 6 apaga 6........

No se si se entenderá pero es que es complicado.
A ver si se os ocurre algo. Si ayuda subo video



[Litri_]

Acabo de ver parte del código la ha sustituido por varitas vaya tela jaja



[Litri_]

Bueno pues llevo todo el día probando con el código de los relés y no hay manera de mantener varios encendidos, en cuanto hay uno encendió, el siguiente que encienda enciende todos.
Por otro lado me ha llegado la placa de control de volumen de agua y está perfecta, si consigo controlar los relés ya podré fotos de amabas.
Si alguien se le ocurre algo que avise que me esta desquiciando ya



[Litri_]

Subo un par de videos por si ayuda a entender



[Bjornxel]

Bueno pues llevo todo el día probando con el código de los relés y no hay manera de mantener varios encendidos, en cuanto hay uno encendió, el siguiente que encienda enciende todos.
Por otro lado me ha llegado la placa de control de volumen de agua y está perfecta, si consigo controlar los relés ya podré fotos de amabas.
Si alguien se le ocurre algo que avise que me esta desquiciando ya

Por los vídeos se intuye que tienes una corriente parásita en los relés, al activar uno se activa un poco los demás, por eso se enciende un poco el LED de todos, al activar dos a la vez todos reciben suficiente tensión como para encenderse. No se que habrá mal en el cableado para que pase eso, podrías probar a alimentar directamente dos relés sin pasar por la raspi para ver si es la placa de relés la que está mal o son los gpio de la raspi. El Jumper prueba mejor en alto para que se active con paso alto al recibir tensión.



[Bjornxel]

De todas formas, en el codigo no veo bien donde defines cada pin para cada relé, lo que veo es que defines todos los pin para una sola función llamada pines_reles, lo mismo puede estar ahí el problema y tienes que definir cada relé por separado. Pero me pierdo un poco XD



[Litri_]

Por los vídeos se intuye que tienes una corriente parásita en los relés, al activar uno se activa un poco los demás, por eso se enciende un poco el LED de todos, al activar dos a la vez todos reciben suficiente tensión como para encenderse. No se que habrá mal en el cableado para que pase eso, podrías probar a alimentar directamente dos relés sin pasar por la raspi para ver si es la placa de relés la que está mal o son los gpio de la raspi. El Jumper prueba mejor en alto para que se active con paso alto al recibir tensión.

No se como hacer lo de alimentarlo externamente, imagino que con un cargador o algo, investigaré y haré pruebas.



[Litri_]

De todas formas, en el codigo no veo bien donde defines cada pin para cada relé, lo que veo es que defines todos los pin para una sola función llamada pines_reles, lo mismo puede estar ahí el problema y tienes que definir cada relé por separado. Pero me pierdo un poco XD

No, va por funciones, al entrar en el main, hace un bucle por todos los pines y los define con la función configurar pines.
Me cuadra más lo de la corriente parásita. Quizá sea porque en vez poner el cable pelado en la entrada de rele esta el pincho que trae el cable y puede que sea largo y toque algo. Probaré por ese lado a ver, gracias



[Bjornxel]

No se si será por que toque algo o por qué, pero parece ser algo de eso. También puede ser por las masas, si el negativo de la raspi y el de la placa de relé no están conectados puede hacer cosas raras.
